淺談TSN產品

TSN是時間敏感網絡（Time-Sensitive Network）的英文縮寫，是IEEE 802.1 TSN工作組開發的一系列數據鏈路層協議規范的統稱，用于指導和開發低延遲、低抖動，并具有傳輸時間確定性的以太網局域網，是傳統以太網在汽車、交通、工業等特定應用環境下的增強功能實現。

當前已經發布的TSN系列規范大致分為四個部分：時間同步、調度延時、可靠性、資源管理。

? 時間同步

         時間同步的協議規范主要是802.1AS/802.1AS-Rev，基于數據鏈路層進行以交換機為關鍵節點的時鐘同步機制的實現，主要來自于IEEE1588時間同步協議的簡化版本，更適用于車載網絡中實時性精度要求較高的通信傳輸場景。

? 調度延時

         調度延時主要協議規范是利用了802.1Qbu和802.1Qbv的同時使用，可以在保證鏈路延時和帶寬相對確定的情況下，對高實時報文進一步降低傳輸延時。

? 可靠性

         802.1CB主要是通過交換機硬件的報文復制功能實現發送端數據幀的在交換機指定轉發端口處的復制，并通過不同的交換機傳輸路徑發送至最終目的節點所在的交換機連接端口，然后在該交換機端口利用交換機硬件的對特定協議復制幀的重復消除，進而利用網絡拓撲中的冗余路徑實現在傳輸鏈路中實時的可靠性數據備份，并且不增加軟件收發數據產生的額外負載。

? 資源管理

         資源管理的系列規范類似于網絡管理之類的協議和配置格式的一些規定，適合于靈活組網、易于維護的一些應用環境，需要用戶按使用場景選擇相關規范的使用。

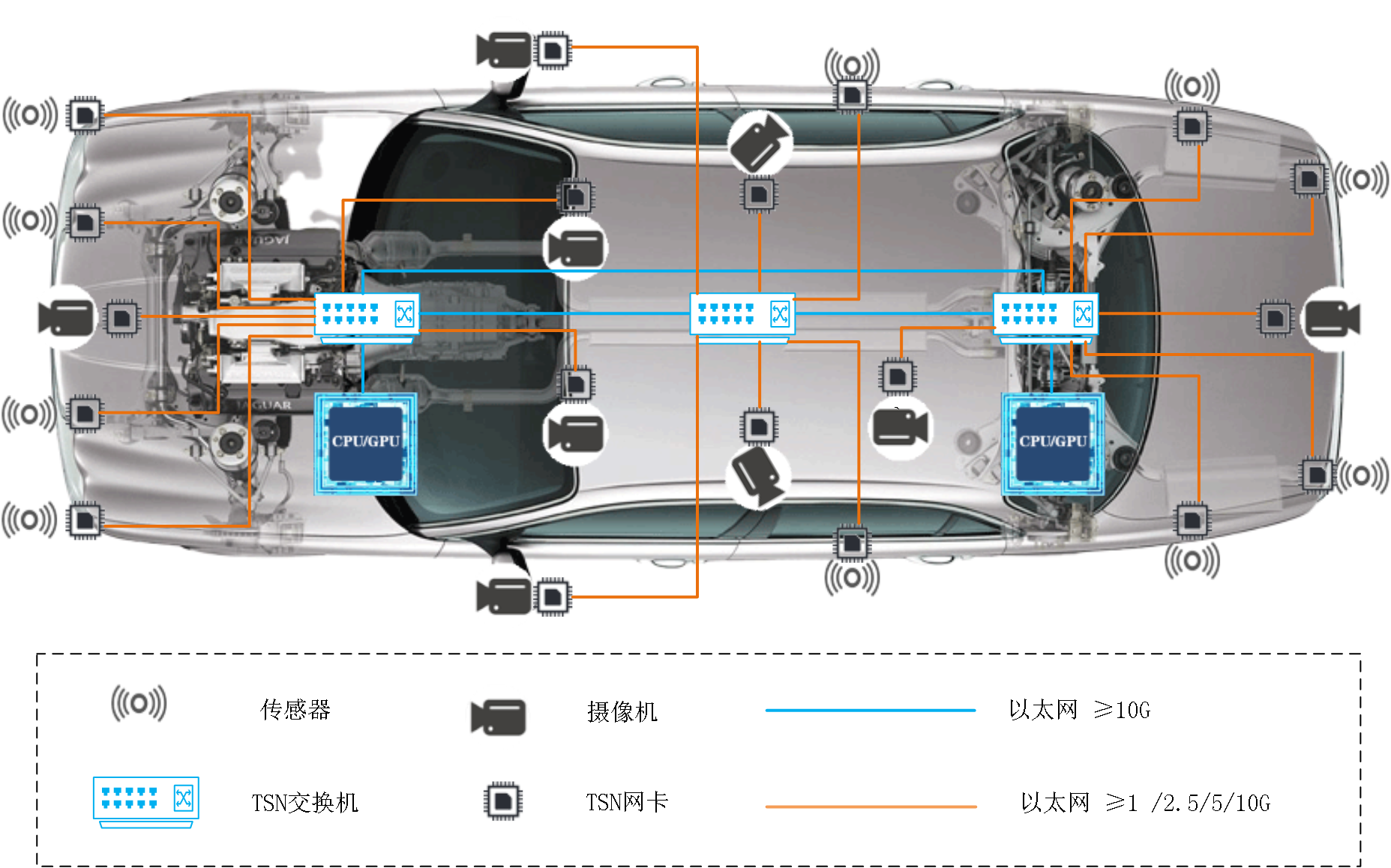

二、典型應用場景—車載TSN

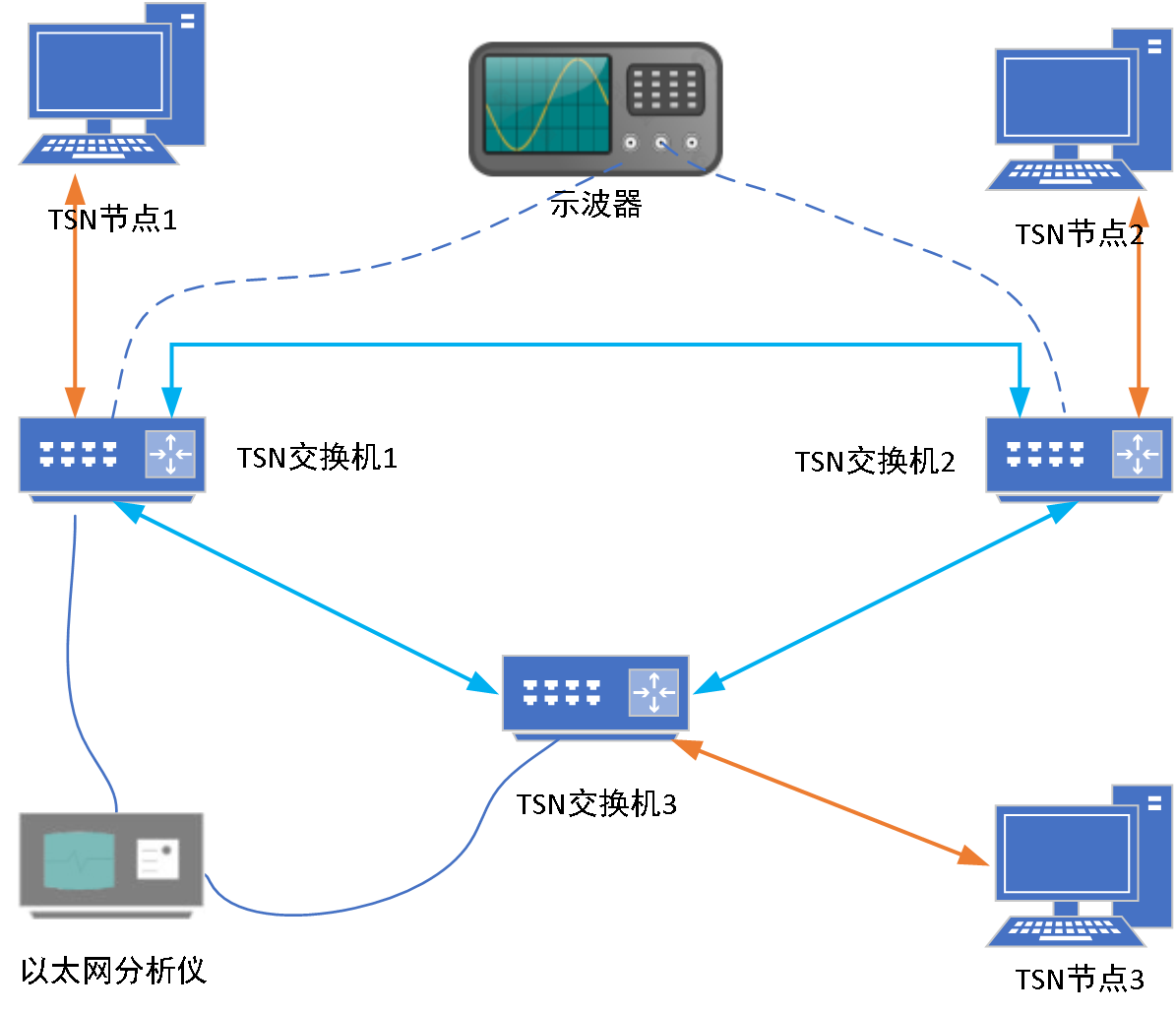

三、TSN典型測試拓撲

四、FPGA和ASIC實現TSN的優劣對比

五、TSN產品

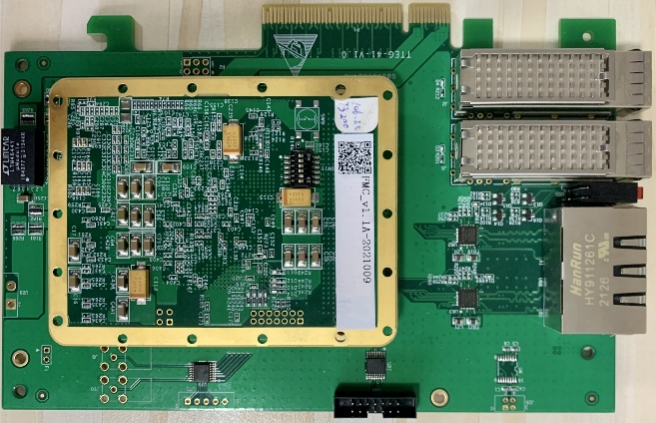

1. TSN節點卡

TSN節點卡產品是完全自主研發的TSN通信節點卡，板卡采用全國產化器件設計，支持RJ45/SFP兩種接口，采用PCIE/PXIE插卡式設計。適配多種操作系統。

產品特性

? 2個千兆RJ45接口，2個千兆光纖接口；

? 支持PCIe網口驅動，支持DMA；

? 支持協議：

l IEEE802.1AS；

l IEEE802.1Qav；

l IEEE802.1Qbv；

l IEEE802.1CB；

l IEEE802.1Qcc；

? 支持硬件添加時間戳；

? 支持時間同步冗余，可配置主或從；

? 時間同步精度±30ns（單跳）；

? 支持IEEE802.1Q中VLAN特性；

? 支持TS流和BE流混合傳輸，支持TS流識別與映射；

? 支持用戶端口冗余配置，可對指定流進行幀復制與消除；

? 支持遠程配置管理網絡Qav、Qbv、CB、AS等參數。

? 網絡接口支持8個優先級隊列。

? 支持操作系統：

l Linux（中標麒麟）；

l Windows；

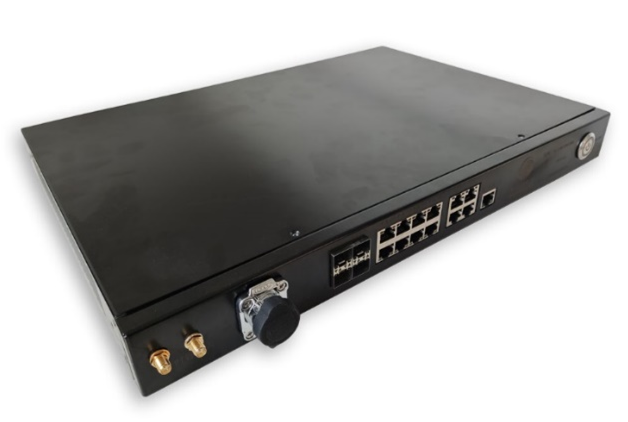

2.TSN交換機

TSN交換機產品是完全自主研發的TSN交換設備，交換機的核心器件采用國產化器件設計，支持RJ45/SFP兩種接口，采用標準1U機架式設計。

產品特性

? 支持8個千兆+2個萬兆口（萬兆接口作為交換機級聯口）;

? 支持IEEE802.1AS 實現時間同步；

l 同步精度±30ns；

l 支持時間同步冗余，可配置主或從；

l 支持代理主時鐘；

? 具備外部時鐘輸入、輸出接口；

? 支持確定性流量傳輸，支持cut-through

? 支持IEEE802.1Qbv協議；

l 支持用戶設置循環調度周期；

l 支持用戶設置門控調度周期和列表；

l 支持至少8個優先級隊列；

? 支持IEEE802.1Qcc協議，支持集中式網絡管理模型；

? 支持TSN終端和普通以太網終端同時混合接入；

? 支持單播、組播、廣播

? 支持802.1Qci輸入過濾功能；

? 支持802.1Q中Vlan關鍵特性，可設置Access、Trunck、Hybrid模式

? 支持圖形化網絡管理功能。
